FG除尘滤筒应用案例- 用于烟气过滤的锥形除尘滤芯

初始状态

我们的客户是颗粒加热器的制造商。 产品范围包括用于私人家庭的小型供暖系统，也包括市政热电联产厂。 由于对此类系统排放的需求不断增加。 我们的客户正在寻找一种高效可靠的解决方案，以消除烟气中的污染物并减少对环境的影响。 到目前为止，静电过滤系统被用作标准。 这些过滤系统通过静电原理分离颗粒。 客户正在寻找一种更紧凑且更具成本效益的结构作为静电过滤系统的替代方案。

挑战

静电过滤器的过滤精度受到小于 1 μm 范围内的污染性细尘的挑战。 长时间运行后，过滤介质堵塞，滤筒压差增大。 客户使用星形褶皱滤芯 852 054 DRG 50 V4A SO 和 DRG 50 金属丝网材料作为支撑。 通过多孔喷嘴 MJD-16 清洁。

技术数据
 风量：900 m³/h
 温度：出口烟道温度 120 – 200 °C
 粉尘种类：干、细、强、结块
  粉尘粉末密度 = 0,25 g/cm³
 滤芯：锥形设计，过滤材料DRG 50 金属丝网
 过滤面积：1,7 m²，外径 165 mm
  连接接口 RD 100，长度：1000 mm
  骨架及端盖材质为：V4A /316L

解决方案

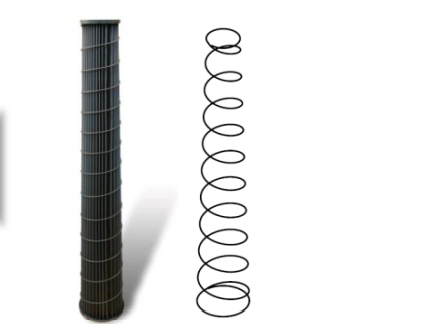

 Filtartion Group 为此应用推荐锥形除尘滤筒。 为了稳定褶皱，除尘滤筒配备了螺旋弹簧。
 此应用程序的清洁压力高达约 6 bar。
 用K201（耐高温陶瓷胶）粘合。
 对于底端盖的保险丝，内骨架用带孔的金属片固定。
 由于滤尘滤筒采用锥形设计，滤前气体侧滤筒之间的距离，以中间为基准，每个可达 240 mm。 从滤芯中间到过滤器外壳的距离各为 120 mm。

客户价值

 由于除尘滤芯之间的距离可能很小，因此设计紧凑
 通过恒定的上游速度和减少的内部容积（多孔喷嘴 MJD 的操作）进行有效清洁
 通过更小的紧凑型过滤器外壳实现经济高效
 更高的过滤效率（清洁侧的粉尘含量 < 10 mg/m³；清洁条件下的压差约为 0.7 mbar；更好的粉尘沉淀（底部端盖面积很小）
